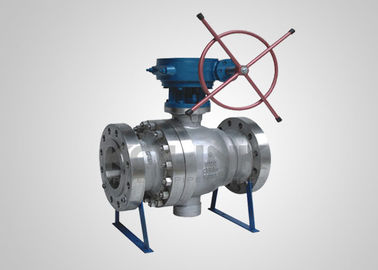

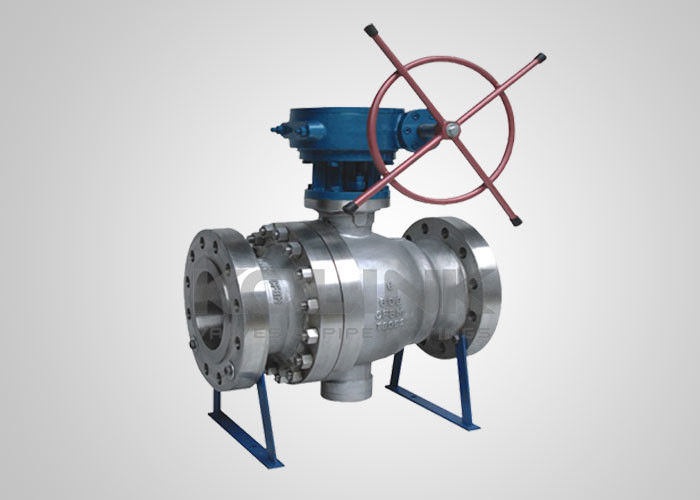

Thép đúc trunnion gắn van quả bóng Full-Port Double Block & Bleed DBB

Thép đúc trunnion gắn van quả bóng Full-Port Double Block & Bleed (DBB)

Các trunnion gắn van quả bóng đã được thiết kế với hai ghế nổi, có thể di chuyển dưới áp lực của môi trường.Các suối tải trước ghế được đặt để đảm bảo hai ghế nổi gắn chặt bề mặt quả bóngBóng được cố định bởi trunnions trên và dưới, do đó vòng ghế không cho phép quá nhiều lực áp suất dòng chảy khi van ở vị trí đóng.áp lực của trung bình đẩy ghế trước chống lại quả bóng, tạo thành một bong bóng kín kín.

Động lực hoạt động nhỏ, biến dạng nhỏ trên ghế, hiệu suất niêm phong đáng tin cậy, tuổi thọ dài là lợi thế chính của van quả bóng gắn trên bánh xe.Van bóng gắn trunnion được sử dụng rộng rãi trong đường ống đường dài và đường ống công nghiệp thông thường có thể chịu được nhiều loại dòng chảy ăn mòn hoặc không ăn mòn.

Thiết kế Đặc điểm:

1. Khối haiaChức năng chảy máu (DBB)
Trong vị trí đóng, các vòng ghế có dây chuyền xoay cung cấp một niêm phong tích cực chống lại áp lực từ cả hai đầu van,khi khoang cơ thể giữa các bề mặt ghế được thông qua van thông gió và van thoát nước.

Ngoài ra, các chất lắng đọng xuống khoang cơ thể có thể được thanh lọc và thoát qua lỗ chảy máu dưới cùng để tránh làm hỏng ghế.

2. Động lực hoạt động thấp
Một van bóng gắn trên trunnion có một quả bóng gắn trên trunnion và hai chỗ ngồi nổi, có thể di chuyển dưới áp suất trung bình.Các tự bôi trơn PTFE chỗ ngồi chèn và vòng bi trượt có thể giảm ma sát giữa ghế và quả bóng đến mức tối thiểu, để đạt được mô-men xoắn thấp hơn dưới áp suất hoạt động.

3Thiết bị niêm phong khẩn cấp
Đối với van quả cầu gắn trên trunnion lớn hơn 6′′ ((DN150), có các thiết bị tiêm chất kín trên khu vực thân và chỗ ngồi.tiêm chất niêm phong khẩn cấp thông qua các thiết bị tiêm có thể tránh rò rỉ trung bình trên các khu vực ghế và thânHệ thống tiêm chất niêm phong cũng có thể được sử dụng để bôi trơn ghế.

4Thiết kế chống cháy
Trong trường hợp xảy ra hỏa hoạn vô tình trong ống và van, các vòng ghế, vòng O gốc làm bằng PTFE, cao su hoặc các vật liệu phi kim loại khác có thể bị cháy dưới nhiệt độ cao,gây rò rỉ lớn đến vanThiết kế ghế chống cháy là một thiết kế phòng ngừa giữa quả bóng và ghế.áp suất trung bình và các lò xo được nạp sẵn sẽ đẩy thiết bị giữ ghế trước liên tục về phía quả bóng để tạo thành một niêm phong kim loại hỗ trợNgoài ra, miếng nắp niêm phong vòm giữa được làm bằng miếng niêm phong xoắn ốc kim loại, cũng có thể đảm bảo niêm phong dưới nhiệt độ cao.Thiết kế an toàn cháy của van quả bóng KOLINK được phê duyệt theo API 607.

5. Cấu trúc chống tĩnh
van quả bóng được trang bị các thiết bị chống tĩnh và có thể tạo thành một kênh tĩnh giữa quả bóng và thân thông qua thân,để xả điện tĩnh tích tụ do ma sát trong quá trình vận hành van, qua đường ống, tránh hỏa hoạn hoặc nổ có thể gây ra bởi tia lửa điện và đảm bảo an toàn hệ thống.

6- Cấu trúc niêm phong chỗ ngồi đáng tin cậy
Các lò xo được nạp sẵn được đặt để đảm bảo niêm phong chặt chẽ giữa 2 ghế nổi và quả bóng.áp suất trung bình sẽ tự động đẩy ghế trước vào quả bóng chặt chẽ để đảm bảo niêm phong ghế đáng tin cậy.

9Thiết bị cứu trợ an toàn
Vì van quả bóng được thiết kế với các chỗ ngồi chính và thứ cấp niêm phong, các khoang giữa không thể giải tỏa áp lực của chính nó.van cứu trợ an toàn được lắp đặt trên thân xe để ngăn ngừa nguy cơ bị hư hỏng do áp suất quá mức bên trong khoang van có thể xảy ra do mở rộng nhiệt của môi trường.

11. Blow-out Proof Stem

Cây được gia công với một vòng cổ tích hợp ở đầu dưới cùng của nó, và nó được cài đặt từ khoang bên trong van,để thân được chặn bởi cổ van và sẽ không được thổi ra bởi môi trường ngay cả trong điều kiện tăng áp suất bất thường trong khoang van.

Tính năng của van hình quả đệm bằng thép đúcs:
Trunnion gắn bóng
Ghế lăn nổi
Chất chặn và chảy máu hai lần (DBB)

Thiết bị niêm phong khẩn cấp
Cơ thể bị chia, bước vào cuối
2 phần hoặc 3 phần thân xe
Cảng đầy đủ cho hoạt động bắt heo
Chất an toàn cháy với API 607
Thiết bị chống tĩnh
Cây chống nổ
Hoạt động bánh răng hoặc thiết bị điều khiển có sẵn

Lắp đặt trực tiếp tùy chọn theo ISO 5211

Thiết bị khóa tùy chọn

Phương pháp mở rộng thân tùy chọn

Tiêu chuẩn áp dụng cho van hình quả gắn trên chân đai thép đúc:

a) Thiết kế và sản xuất: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Chống cháy: API 607, API 6FA
c) Mặt đối mặt: API B16.10, API 6D, EN 558, DIN 3202
d) Kết nối cuối: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Kiểm tra và kiểm tra: API 6D, EN 12266, API 598
