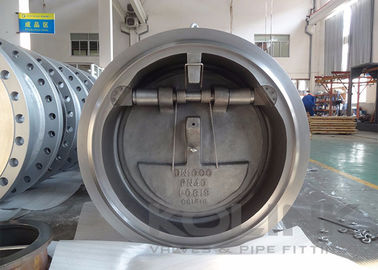

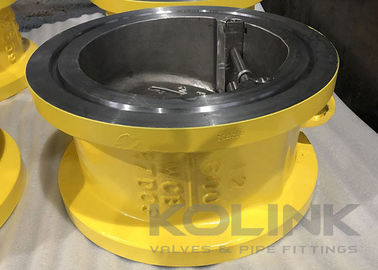

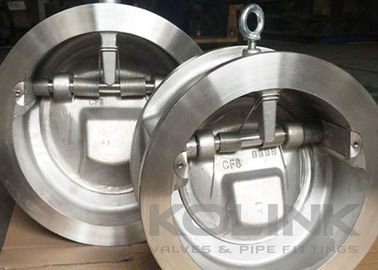

Van kiểm tra đĩa nghiêng Wafer, van không quay trở lại với lò xo

Ventil kiểm tra đĩa nghiêng Ventil không quay trở lại

Các van kiểm tra đĩa nghiêng tạo ra giảm áp suất nhiều hơn một chút so với van kiểm tra dao động có cùng kích thước.các pivot đĩa về chân bản lề nằm trong hình học của đĩa và hơi trên đường trung tâm của thân van. Do đĩa quay trên ghế, bề mặt niêm phong phải có hình nón. Một số van kiểm tra đĩa nghiêng bao gồm một đối trọng trên đĩa,tăng đáng kể sự ổn định đĩa với tốc độ lưu lượng thấp hơn.

Van kiểm tra đĩa nghiêng được thiết kế đặc biệt để giảm thiểu khả năng búa nước năng lượng cao.Mục tiêu này được thực hiện bằng cách định vị trung tâm đĩa quay một khoảng cách ngắn từ điểm pivot của nó, do đó cho phép đĩa nhanh chóng đóng với ngừng dòng chảy hoặc đảo ngược dòng chảy.đĩa là ổn định hợp lý trong một số điều kiện lưu lượng không đầy đủ.

Khi nói đến bảo trì, van kiểm tra đĩa nghiêng là thách thức hơn so với van kiểm tra swing.bề mặt ngồi hình nón của đĩa và ghế bên trong cơ thể phải kết hợp tốt, và vị trí trục đĩa phải chính xác.

Đặc điểm củaMáy nghiêngVan kiểm tra wafers:

Thiết kế cơ thể một phần
Tiếp cận trực tiếp
Đĩa nghiêng trực tuyến để hoạt động nhanh
Thiết kế có sẵn
Tiêu chuẩn cuối wafer, có sẵn cuối flanged

Tiêu chuẩn áp dụngMáy nghiêngVan kiểm tra wafers:
a) Thiết kế và sản xuất: API 6D, API 594
b) Mặt đối mặt: API 6D, ASME B16.10, EN 558
c) Kết thúc kết nối: ASME B16.5, EN 1092, JIS B2220
d) Kiểm tra và kiểm tra: API 6D, EN 12266, API 598
