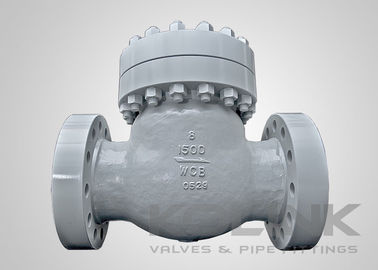

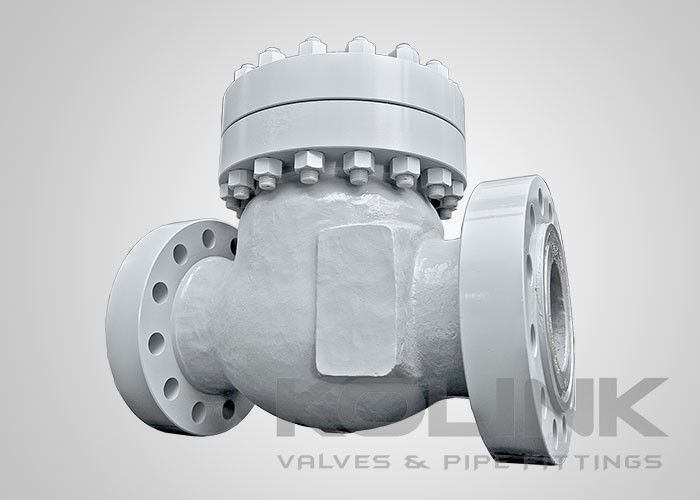

Ventil kiểm tra áp suất cao Ventil kiểm tra áp suất cao

Ventil kiểm tra áp suất cao Ventil kiểm tra áp suất cao

Van kiểm soát xoay là van kiểm soát phổ biến nhất và tốt nhất cho mục đích chung.khi so sánh với các van kiểm soát khác có cùng kích thướcChúng có thiết kế đơn giản dễ bảo trì.
Van kiểm soát lắc hoạt động bằng cách cho phép các lực dòng chảy di chuyển đĩa từ vị trí đóng sang vị trí mở hoàn toàn trong một chuyển động cung quét chống lại nút trục bên trong thân van.Do trọng lượng và vị trí trung tâm trọng lực của đĩa và swing-bàn gắn kết, van sẽ trở lại vị trí đóng nếu dòng chảy bị gián đoạn hoặc đảo ngược.Các đối trọng bên ngoài gắn trên chân bản lề đôi khi được sử dụng để tăng hoặc giảm thời gian phản ứng và tốc độ của đĩa trở lại vị trí đóng. Bề mặt ngồi thường phẳng, có nghĩa là vị trí đĩa quang trên ghế không quan trọng, ngoại trừ việc nó phải phẳng trên ghế.

Các đĩa van kiểm soát xoay không ổn định trừ khi chúng ở trong các hệ thống có dòng chảy ổn định và ở vị trí mở hoàn toàn.Như các đĩa / móng hội tụ trung tâm quay là một khoảng cách hợp lý từ điểm pivot của nó, nó sẽ mất một khoảng thời gian tương đối dài để van kiểm soát lắc đóng khi ngưng dòng chảy hoặc đảo ngược.lực ngược dòng chảy có thể trải qua một sự gia tăng lớn năng lượng từ dòng chảy và áp suất tích tụTình huống này có thể gây ra búa nước năng lượng cao khi đĩa đập vào ghế.

Van kiểm tra lắc có thể được tăng cường với nhiều tùy chọn như đòn bẩy và trọng lượng, được thiết kế để làm cho van đóng nhanh hơn và ngăn chặn slamming.

Tính năng của van kiểm soát xoay:
Thiết kế đĩa lắc
Nắp đệm
Tiêu chuẩn thiết kế chân đinh bên trong
Thiết kế chân đinh thông qua cơ thể có sẵn
Ghế tái tạo
Các phần kết thúc được hàn bằng sợi vòm hoặc đít
Tăng đòn bẩy, counterweight và damper có sẵn

Tiêu chuẩn áp dụng cho van kiểm soát xoay:
a) Thiết kế và sản xuất:API 6D, BS 1868, ASME B16.34
b) Mặt đối mặt: API 6D, ASME B16.10, EN 558
c) Kết thúc kết nối: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Kiểm tra và kiểm tra: API 6D, EN 12266, API 598, BS 6755
