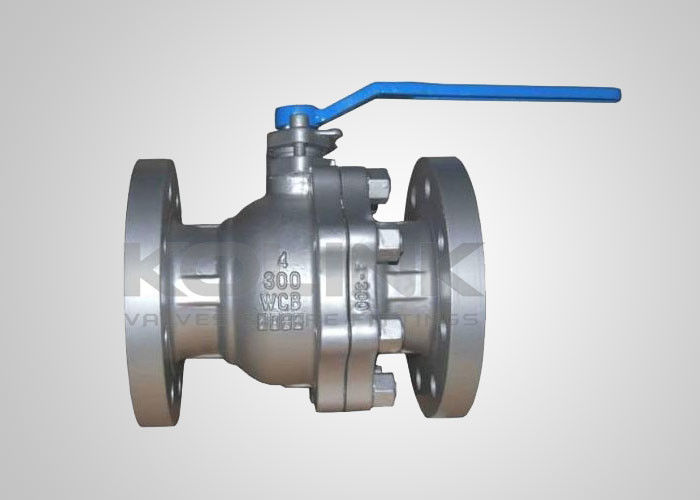

Van bóng nổi bằng thép đúc lớp 150-600 API 607 chống cháy

Van bóng nổi bằng thép đúc lớp 150-600 API 607 chống cháy

Van bóng nổi cung cấp hoạt động nhanh chóng một phần tư vòng quay, chỉ thị trực quan vị trí van, dòng chảy thẳng không bị gián đoạn và kích thước nhỏ gọn.một trên phía trên và một bên dưới của vanÁp lực phía trên đẩy quả bóng đến vòng ghế phía dưới, nén ghế để tắt chất lỏng, đảm bảo niêm phong thấm.Thiết kế lỗ đầy đủ giảm thiểu áp suất giảm qua van trong khi tối đa hóa khả năng dòng chảy cho các dịch vụ đường dây chung.

Van bóng nổi chủ yếu được sử dụng trong nước, dầu, khí tự nhiên, dung môi hóa học, axit, vv với đóng chặt chẽ và không bảo trì.mô-men xoắn để mở hoặc đóng van là nhỏ do đó chủ yếu vận hành bằng tay được áp dụng.

Thiết kế Đặc điểm:

1Thiết kế ghế đặc biệt
Các van bóng nổi thường được thiết kế với một chỗ ngồi linh hoạt.tạo ra áp suất cao hơn tại khu vực tiếp xúc để đảm bảo niêm phong đáng tin cậyKhi áp suất trung bình trở nên cao hơn, khu vực tiếp xúc của ghế và quả bóng trở nên lớn hơn cùng với biến dạng đàn hồi của ghế,để ghế có thể chịu được lực đẩy trung bình cao hơn mà không bị hư hỏng.

2Thiết kế chống cháy
Trong trường hợp hỏa hoạn xảy ra vô tình trong ống và van, vòng ghế được làm bằng PTFE hoặc vật liệu phi kim loại khác có thể bị cháy dưới nhiệt độ cao, gây rò rỉ lớn vào van.Thiết kế ghế chống cháy là một thiết kế phòng ngừa giữa quả bóng và ghếSau khi ghế van bị đốt cháy, áp suất trung bình sẽ đẩy quả bóng liên tục về phía niêm phong kim loại hạ lưu để tạo thành một niêm phong kim loại hỗ trợ.có thể giảm hiệu quả rò rỉ vanNgoài ra, miếng kẹp niêm phong giữa được làm bằng miếng kẹp niêm phong xoắn ốc kim loại, cũng có thể đảm bảo niêm phong dưới nhiệt độ cao.Thiết kế an toàn cháy của van quả bóng KOLINK được phê duyệt theo API 607.

3. Blow-proof và Seal Of Stem
Cây được gia công với một vòng cổ tích hợp ở đầu dưới cùng của nó, và nó được cài đặt từ khoang bên trong van,để thân được chặn bởi cổ van và sẽ không được thổi ra bởi môi trường ngay cả trong điều kiện tăng áp suất bất thường trong khoang vanNgoài ra, để tránh rò rỉ sau khi bao bì thân được đốt cháy trong trường hợp hỏa hoạn, máy rửa đẩy giữa vai thân và tiếp xúc với cơ thể sẽ tạo thành một niêm phong tích cực.Lực niêm phong sẽ tăng lên với sự gia tăng áp suất trung bình, để đảm bảo niêm phong thân đáng tin cậy dưới áp suất khác nhau, ngăn ngừa rò rỉ và tránh lây lan do tai nạn.

4Bao bì chevron.

Bao bì chevron có thể điều chỉnh hiệu quả áp suất niêm phong so với áp suất trung bình ở vùng tuyến, và làm cho việc niêm phong bao bì gốc đáng tin cậy hơn.

5. Cấu trúc chống tĩnh
van quả bóng được trang bị các thiết bị chống tĩnh và có thể tạo thành một kênh tĩnh giữa quả bóng và thân thông qua thân,để xả điện tĩnh tích tụ do ma sát trong quá trình vận hành van, qua đường ống, tránh hỏa hoạn hoặc nổ có thể gây ra bởi tia lửa điện và đảm bảo an toàn hệ thống.

6.Máy phunKhóaĐánh Thiết bị
Van cuộn tay có thể bị khóa ở vị trí khi nó được mở hoàn toàn hoặc đóng hoàn toàn.và nó cũng có thể ngăn chặn van mở hoặc đóng vô tình do rung động đường ống hoặc các yếu tố không thể đoán trước khácNó đặc biệt hiệu quả cho dầu dễ cháy và nổ, đường ống hóa học và y tế hoặc ống đường.

Hơn nữa, đầu của thân được lắp đặt với chìa khóa thông qua thiết kế hai chiều. khi van mở, van chìa khóa song song với đường ống, và khi van được đóng hoàn toàn,chìa khóa là vuông với đường ống, để các dấu hiệu hoàn toàn mở và đóng của van là không thể nhầm lẫn.

Đặc điểm của van bóng nổi:
Loại quả bóng nổi
Cơ thể bị chia, bước vào cuối
2 phần hoặc 3 phần thân xe

Cổng đầy đủ với kháng cự dòng chảy nhỏ
Chất an toàn cháy với API 607
Thiết kế chống tĩnh
Cây chống nổ

Hoạt động bánh răng hoặc thiết bị điều khiển có sẵn

Lưu trữ bằng lò xo tùy chọn

Thiết kế ghế ngồi kim loại tùy chọn

Tùy chọn Bao bì phát thải thấp theo ISO 15848

Tiêu chuẩn áp dụng cho van hình quả nổi:
a) Thiết kế và sản xuất: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Chống cháy: API 607, API 6FA
c) Mặt đối mặt: API B16.10, API 6D, EN 558, DIN 3202
d) Kết nối cuối: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Kiểm tra và kiểm tra: API 6D, EN 12266, API 598
