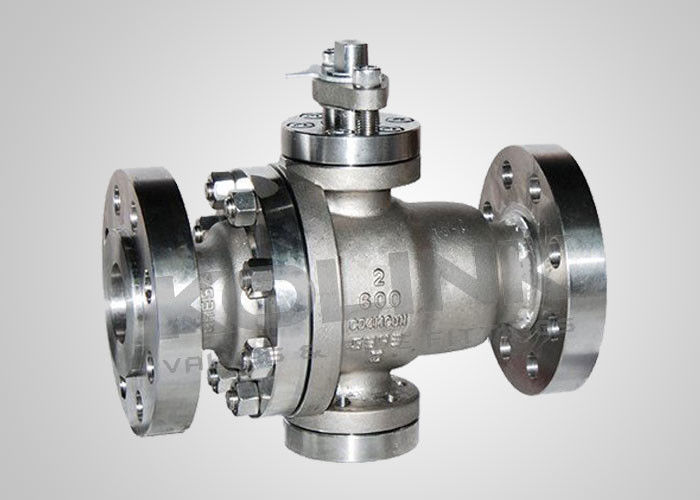

Ventil quả có chỗ ngồi kim loại cho dịch vụ khai thác mỏ nhiệt độ cao

Metal ngồi nổi van quả bóng nhiệt độ cao & Dịch vụ khai thác mỏ

Van bóng ngồi kim loại với kim loại có độ bền nhiệt xuất sắc và được sử dụng rộng rãi trong các ứng dụng dịch vụ quan trọng và nghiêm trọng, nơi không thể sử dụng ghế mềm,đặc biệt là khi dịch vụ bẩn, mài mòn, ăn mòn cao, ở nhiệt độ cao lên đến 500 °C, hoặc sự kết hợp của tất cả.

Các chỗ ngồi kim loại của van quả bóng được cung cấp với một loạt các phương pháp điều trị bề mặt được thực hiện cho độ cứng trên vật liệu mềm hơn để phù hợp với hầu hết các ứng dụng và môi trường.Tungsten Carbidevà lớp phủ hợp kim Chrome cứng có thể thêm được hợp nhất với kim loại cơ bản để tạo thành một liên kết luyện kim,cung cấp bề mặt niêm phong toàn vẹn cao, hầu như vô lỗ với độ cứng lên đến 70 HRC, tùy thuộc vào hợp kim được sử dụng. Đánh bóng chính xác và ghế ngồi cùng nhau dẫn đến giao diện vượt trội để đóng chặt.Các quả bóng được gia công với độ chính xác cao và siêu gương xử lý bề mặtCác chỗ ngồi kim loại được lắp sẵn bằng lò xo đảm bảo độ tin cậy của việc niêm phong và mô-men xoắn hoạt động ổn định.

Đặc điểm thiết kế:

1. Bầu và ghế bề mặt làm cứng
Các công nghệ làm cứng quả bóng và ghế khác nhau, bao gồm lớp phủ HVOF, hợp kim đáy niken, Tungsten Carbide, hàn phun hợp kim Stellite, v.v. được áp dụng, tùy thuộc vào điều kiện dịch vụ.Kháng nhiệt của vật liệu mặt niêm phong có thể đạt 540°C~600°CNhững vật liệu này cũng có khả năng chống mòn tốt và chống va chạm.

2. Flexible Valve mở và đóng
Dưới nhiệt độ cao, quả bóng và chỗ ngồi mở rộng do sự mở rộng nhiệt, gây tắc nghẽn của quả bóng giữa 2 chỗ ngồi.Sự mở rộng nhiệt có thể được hấp thụ đảm bảo việc mở và đóng linh hoạt dưới nhiệt độ cao.

3. Các vật liệu niêm phong an toàn

Các miếng đệm của van quả cầu bằng kim loại được làm bằng thép không gỉ + cuộn xoắn ốc graphite linh hoạt, và bao bì là graphite linh hoạt.Những vật liệu chống cháy đảm bảo niêm phong đáng tin cậy của van dưới nhiệt độ cao, hoặc thậm chí trong trường hợp hỏa hoạn.

4Thiết kế ghế kim loại
Trunnion bằng kim loạivan bóngKhi van đóng lại và lỗ giữa được thổi ra,ghế phía trên và phía dưới ngăn chặn chất lỏng tại cửa vào và cửa ra một cách độc lập, đảm bảo chức năng Double Block & Bleed (DBB).
Van bóng nổi bằng kim loại có thể ngăn chặn chất lỏng thải ra từ khoang giữa, và thường nó là niêm phong một chiều, với hướng dòng chảy được đánh dấu trên cơ thể.Các cấu trúc niêm phong hai chiều cũng có sẵn theo yêu cầu.

5. Hiệu suất niêm phong đáng tin cậy
Bằng cách xoay quả bóng và máy nghiền ở các vị trí khác nhau, bề mặt quả bóng được đánh bóng đến độ tròn và mịn mịn cao.Với cả hai niêm phong chỗ ngồi có lò xo và niêm phong chỗ ngồi áp lực chất lỏng, tỷ lệ rò rỉ của van hình quả bằng kim loại có thể đáp ứng mức IV của ASME B16.104.

Đặc điểm của van hình quả có chỗ ngồi kim loại:
Loại quả bóng nổi hoặc loại quả bóng gắn trunnion
Cơ thể bị chia, bước vào cuối
2 phần hoặc 3 phần thân xe

Cổng đầy
Hoàn toàn lửa an toàn mà không có ghế mềm PTFE
Thiết kế chống tĩnh
Cây chống nổ

Hoạt động bánh răng hoặc thiết bị điều khiển có sẵn

Tùy chọn Bao bì phát thải thấp theo ISO 15848

Tiêu chuẩn áp dụng cho van hình quả nổi:
a) Thiết kế và sản xuất: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Chống cháy: API 607, API 6FA
c) Mặt đối mặt: API B16.10, API 6D, EN 558, DIN 3202
d) Kết nối cuối: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Kiểm tra và kiểm tra: API 6D, EN 12266, API 598
