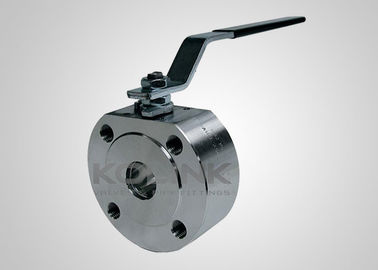

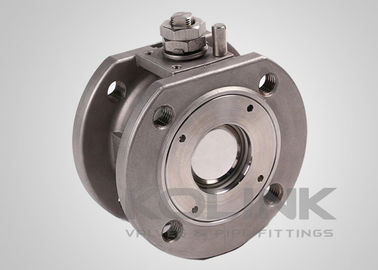

Ventil hình bóng loại Wafer, Ventil hình bóng mỏng thép không gỉ CF8 CF8M F304 F316

Ventil hình bóng loại Wafer, Ventil hình bóng mỏng thép không gỉ CF8 CF8M F304 F316

Van bóng loại wafer là một loại van bóng ′′mỏng ′′ với thiết kế thân 1 mảnh, khoảng cách ngắn giữa ghế van và sườn cuối, và kích thước mặt đối mặt ngắn.Thông thường van là loại một phần monoblock, nhưng đối với kích thước lớn hơn, van bóng wafer cũng có thể được thiết kế trong 2 phần cơ thể tách.Các tùy chọn khác bao gồm O-port, Cổng V, Cổng cong và Cổng hình chữ nhật cho các yêu cầu điều chỉnh dòng chảy khác nhau

Van bóng wafer được sử dụng rộng rãi trong hóa chất, dược phẩm, thực phẩm và đồ uống, mỡ, công nghệ sinh học, chất tẩy rửa lỏng, luyện kim, sản xuất giấy, đóng tàu v.v.

Van bóng wafer là lý tưởng cho các ứng dụng nơi không gian là ở mức cao.và có sẵn trong cả hai cơ thể đúc và rèn, cấu hình khoan đầy đủ và giảm và, mặc dù được thiết kế để vận hành bằng tay, điều khiển có thể được chứa trên một số kích thước nhất định.

Đặc điểm của van hình quả bóng kiểu Wafer:
Khả năng trực tiếp ngắn
Cơ thể 1 phần

Cơ thể đúc hoặc rèn

Cổng đầy đủ hoặc Cổng giảm
Cây chống nổ

Hoạt động bánh răng hoặc thiết bị điều khiển có sẵn

Cổng V tùy chọn, Cổng cong và Cổng hình chữ nhật

Thiết bị khóa tùy chọn

Chọn tùy chọn ISO 5211 đệm gắn trực tiếp

Tiêu chuẩn áp dụngCác van hình quả bóng loại wafer:

a) Thiết kế và sản xuất: ASME B16.34, JIS B2071, DIN 3357
b) Chống cháy: API 607, API 6FA
c) Mặt đối mặt: Tiêu chuẩn Kolink
d) Kết nối cuối: ASME B16.5, EN 1092, JIS B2220
e) Kiểm tra và kiểm tra: API 6D, EN 12266, API 598, JIS B2003
