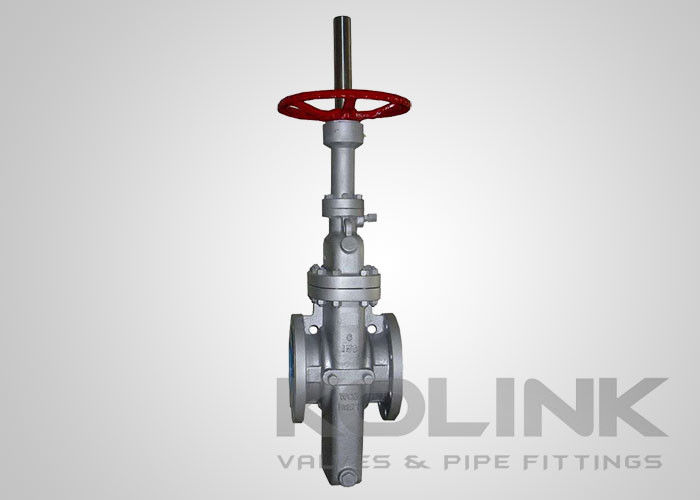

Van cổng thép đúc có thể thông ống hoàn toàn Class 150-2500

Thông qua ống dẫn, van cổng slab thường được sử dụng cho đường ống dẫn dầu và khí đốt.

Thông qua ống dẫn van cổng slab được sản xuất với một lỗ đầy đủ, cổng slab, OS & Y thân tăng, và ghế nổi.có niêm phong kim loại-kim loại giữa cổng và ghế, để áp dụng cho các điều kiện dịch vụ nghiêm trọng nhất, bao gồm môi trường chất lỏng ăn mòn và mài mòn.Một mùa xuân Belleville và vòng O giữa mỗi ghế và cơ thể đảm bảo một con dấu chặt chẽ chống lại cổng slabCổng phẳng nổi sử dụng lực tự nhiên của áp suất đường dây để có được một con dấu chặt chẽ động dưới dòng trong các ứng dụng chênh lệch áp suất cao.Niêm phong áp suất thấp được thực hiện bằng một vòng O cung cấp năng lượng cho ghế và giảm thiểu ăn mòn và chất thải tích tụ- Các trang trí thông thường có sẵn.

Khả năng chặn và chảy máu đôi và giảm tự động áp suất cơ thể dư thừa là các tính năng tiêu chuẩn của thiết kế ghế này.

Các đường ống trơn tru, liên tục giảm thiểu nhiễu loạn bên trong van và khi ở vị trí mở nó tạo ra một sự sụt giảm áp suất tương đương với một phần của ống có cùng chiều dài và đường kính.Mặt ghế nằm bên ngoài dòng chảy và do đó được bảo vệ khỏi tác động xói mòn của dòng chảy- Lợn và máy cào có thể chạy qua van mà không bị hư hỏng.

Thông qua thiết kế van Conduit Slab Gate giảm thiểu và dễ dàng bảo trì cho phép các hoạt động dịch vụ được thực hiện mà không cần loại bỏ van khỏi đường dây.

• Cổng ống dẫn đầy đủ, hoàn toàn cắm
• Cổng ván nổi
• Vòng ghế có dây chuyền phun/đánh áp với van cứu trợ
• bong bóng chặt chẽ đóng ở áp suất cao và thấp
• Hoạt động hai chiều
• Hiệu suất Double Block và Bleed có sẵn
• Mặt ghế được bảo vệ khỏi xói mòn do dòng chảy
• Chỉ số vị trí
• Bộ phận đầu vào trên cùng cho bảo trì trực tuyến
• Các thiết bị điều khiển khác nhau (điện, khí và thủy lực)

• Thiết kế & Sản xuất: API 600, API 6D, BS 1414
• Mặt đối mặt: API 6D, ASME B16.10, EN 558
• Kết nối cuối: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
• Kiểm tra: API 598, API 6D, EN 12266
