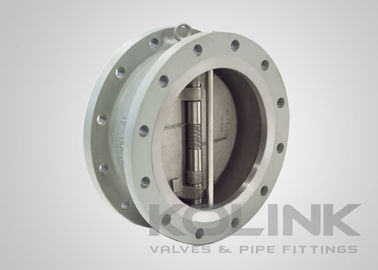

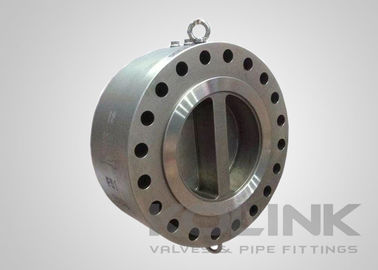

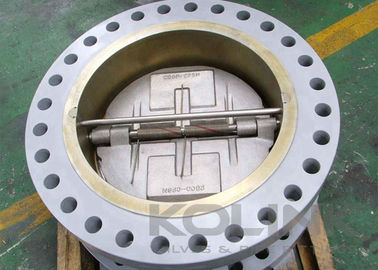

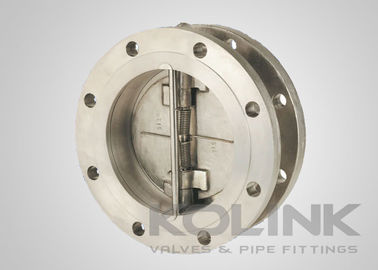

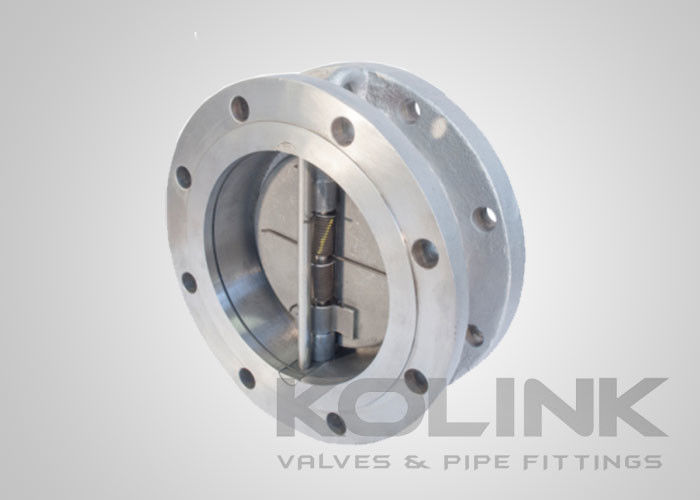

Flanged Double-door Wafer Check Valve Stainless Steel Resilient & Metal ngồi

Flanged Double-door Wafer Check Valve Stainless Steel Resilient & Metal ngồi

Các van kiểm tra hai tấm không có nắp và được gắn giữa các vòm ống (phong cách wafer).Các thiết kế thực tế của các van này khác nhau giữa các mô hình thiết kế và nhà sản xuất. Hầu hết có nhiều chỗ ngồi phẳng. đĩa van kiểm tra hai tấm có đường quay đĩa ngắn và phản ứng nhanh chóng với việc dừng dòng chảy hoặc đảo ngược,do đó, tiềm năng cho thép nước vừa phải có tồn tạiNó là một chút tốt hơn van kiểm tra lắc ở việc giảm thiểu thép nước tiềm năng, nhưng với một áp suất giảm cao hơn nhiều.

Tùy thuộc vào thiết kế, nỗ lực bảo trì dao động từ tương đối đơn giản đến khó khăn.Các van kiểm tra hai tấm cũng dẫn đến một sự sụt giảm áp suất cao hơn khi so sánh với một van kiểm tra đĩa nghiêng của cùng kích thước.

Mặc dù hầu hết các van kiểm soát wafer được lắp đặt giữa hai vòm, và không cần phải loại vòm,một số ứng dụng khác có thể cần van kiểm tra loại wafer có vòm để sắp xếp tốt hơn các vanCác thân van flanged có thể được đúc hoặc rèn theo yêu cầu của khách hàng.

Đặc điểm củaVòng sườnVan kiểm tra Wafer hai tấms:

Thiết kế cơ thể một phần
Tiếp cận trực tiếp
Đĩa hai đường
Máy đĩa đeo lò xo để đóng nhanh
Chiếc bánh vỏ sườn

Tiêu chuẩn áp dụngVòng sườnVan kiểm tra Wafer hai tấms:
a) Thiết kế và sản xuất: API 6D, API 594
b) Mặt đối mặt: API 6D, ASME B16.10, EN 558
c) Kết thúc kết nối: ASME B16.5, EN 1092, JIS B2220
d) Kiểm tra và kiểm tra: API 6D, EN 12266, API 598
