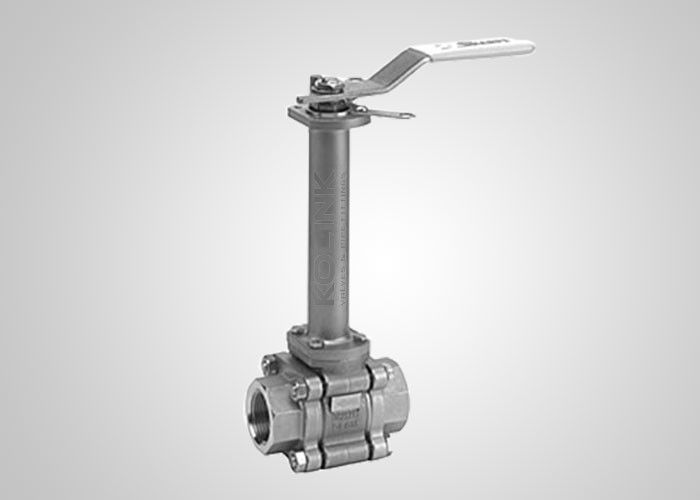

Van bóng lạnh cho dịch vụ nhiệt độ thấp -196 °C đến -45 °C

Van bóng lạnh được sử dụng trong các nhà máy tách không khí, lưu trữ LNG, phân phối và vận chuyển, ngành hàng không vũ trụ, hóa dầu và y tế.Dưới nhiệt độ cực kỳ thấp và trong môi trường khắc nghiệt nhất, van hình quả lạnh cần phải luôn thể hiện công suất lưu lượng cao, khép kín chặt chẽ, hiệu quả năng lượng và tuổi thọ không sử dụng lâu.

Các van này phải được vận hành để cung cấp tỷ lệ rò rỉ đảm bảo.Các van được khuyến cáo sử dụng dưới -500C được thiết kế với nắp mở rộng tách máy điều khiển và niêm phong thân từ nhiệt độ lạnh.

Khi van ở vị trí đóng, chất lỏng nhiệt độ thấp bị mắc kẹt trong khoang giữa của van sẽ bị khí hóa trong trường hợp nhiệt độ tăng bất thường,gây ra sự mở rộng khối lượng nhanh chóng và tăng áp suất bên trong khoang, có thể dẫn đến hư hỏng van và tai nạn nghiêm trọng. van bóng lạnh Kolink được thiết kế một chiều với lỗ thông hơi ở cả khe cổng gốc và mặt phía trên của quả bóng,ngăn chặn áp suất tăng bị mắc kẹt trong vanMỗi van được đánh dấu bằng một mũi tên hướng dòng chảy để ngăn ngừa cài đặt không chính xác.

Niêm phong và vòng bi gốc chính được đặt gần đầu đóng gói của thân kéo dài để giữ các bộ phận này khỏi nhiệt độ thấp và cung cấp thiết kế thân chống thổi.Bao bì thân được tải sống cung cấp tự điều chỉnh cho bao bì thân được bao gồm ở phía trên của phần mở rộngCác van được làm sạch đặc biệt để loại bỏ tất cả mỡ và dầu có thể phản ứng với môi trường dịch vụ.

Van quả bóng lạnh có sẵn trong hình bóng nổi hoặc gắn trên trunnion và trong thiết kế thân bên hoặc đầu vào.Các vật liệu của ghế và ván được thiết kế và lựa chọn để đáp ứng các yêu cầu khắt khe nhất về tỷ lệ rò rỉ và khí thải chạy trốn. Các thân van được làm từ các vật liệu khác nhau phù hợp với nhiệt độ khác nhau. Với chỗ ngồi mật độ cao và niêm phong trên khắp, van bóng lạnh Kolink có thể hoạt động dưới -196 ° C.

Thép thông thường cho thấy độ mỏng lạnh ở nhiệt độ thấp.Xem bảng sau đây cho nhiệt độ hoạt động thấp nhất của vật liệu thân xeCác vật liệu nhiệt độ thấp phải được thử nghiệm tác động nhiệt độ thấp theo các yêu cầu tiêu chuẩn.

Đối với van với nhiệt độ hoạt động thấp hơn -100 °C, thân máy, nắp và thân máy, quả bóng và chỗ ngồi phải được xử lý lạnh sau khi gia công thô, và các bộ đệm, vỏ,Vít và hạt cũng phải được làm bằng vật liệu phù hợp với điều kiện nhiệt độ thấp.

Theo các yêu cầu của hợp đồng, thử nghiệm lạnh có thể được thực hiện để kiểm tra mô-men xoắn hoạt động, hiệu suất niêm phong và các chỉ số khác dưới nhiệt độ thấp.

• Mái xe mở rộng
• lỗ thông gió trên thân và quả bóng
• Dòng chảy một chiều
• lỗ thông gió trong thân và quả bóng để giải phóng áp suất
• Bao bì thân chứa chất sống
• Hoạt động giảm tốc
• Tùy chọn vật liệu nhiệt độ thấp
• Chất an toàn cháy với API 607
• Thiết bị chống tĩnh
• Cây chống nổ
• Hoạt động bánh răng hoặc thiết bị điều khiển có sẵn
• Tùy chọn Bao bì phát thải thấp theo ISO 15848

• Thiết kế và sản xuất: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• Chống cháy: API 607, API 6FA
• Mặt đối mặt: API B16.10, API 6D, EN 558, DIN 3202
• Kết nối cuối: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Kiểm tra và kiểm tra: API 6D, EN 12266, API 598
