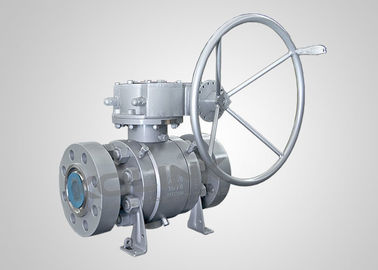

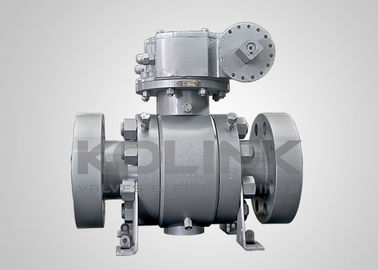

2 - 48 inch áp suất cao van quả bóng giả thép PEEK ghế lớp 2500 PN420

2 - 48 inch áp suất cao van quả bóng giả thép PEEK ghế lớp 2500 PN420

Máy phun bóng áp suất cao

Van bóng áp cao được xây dựng đặc biệt cho độ bền và độ tin cậy với áp suất thiết kế lên đến ANSI Class 2500 (420 bar / 6000 psi).loạt áp suất cao được làm từ vật liệu thanh rèn hoặc cán, có thể đảm bảo độ cứng và sức mạnh đủ dưới áp suất hoạt động tối đa, mà không có lỗi vốn có của đúc.Độ dày tường tiêu chuẩn của cơ thể riêng biệt và thích nghi với các bu lông dây buộc mạnh cao là thuận tiện cho bảo trì van và đủ để chịu áp lực của đường ống.

Van bóng áp suất cao cung cấp hiệu suất đáng tin cậy trong các ứng dụng đòi hỏi nhất trong ngành dầu khí, nền tảng khoan ngoài khơi, ngành hóa dầu và điện.

Các trunnion gắn van quả bóng đã được thiết kế với hai ghế nổi, có thể di chuyển dưới áp lực của môi trường.Các suối tải trước ghế được đặt để đảm bảo hai ghế nổi gắn chặt bề mặt quả bóngBóng được cố định bởi trunnions trên và dưới, do đó vòng ghế không cho phép quá nhiều lực áp suất dòng chảy khi van ở vị trí đóng.áp lực của trung bình đẩy ghế trước chống lại quả bóng, tạo thành một bong bóng kín kín.

Đặc điểm của van hình quả gắn trên trunnion:
Trunnion gắn bóng cho mô-men xoắn hoạt động thấp
Ghế lăn nổi
Chất chặn và chảy máu hai lần (DBB)
Cơ thể bị chia, bước vào cuối
2 phần hoặc 3 phần thân xe
Cảng đầy đủ cho hoạt động bắt heo
Chất an toàn cháy với API 607
Thiết bị chống tĩnh
Cây chống nổ

Thiết bị niêm phong chất bảo quản khẩn cấp

Giảm áp suất tự động trong khoang giữa của van
Hoạt động bánh răng hoặc thiết bị điều khiển có sẵn

Lắp đặt trực tiếp tùy chọn theo ISO 5211

Thiết bị khóa tùy chọn

Phương pháp mở rộng thân tùy chọn

Tiêu chuẩn áp dụng cho van bóng gắn trên trunnion:

a) Thiết kế và sản xuất: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Chống cháy: API 607, API 6FA
c) Mặt đối mặt: API B16.10, API 6D, EN 558, DIN 3202
d) Kết nối cuối: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Kiểm tra và kiểm tra: API 6D, EN 12266, API 598
