API 6D Trunnion gắn van quả bóng 2-36 inch WCB CF8 Gear hoạt động

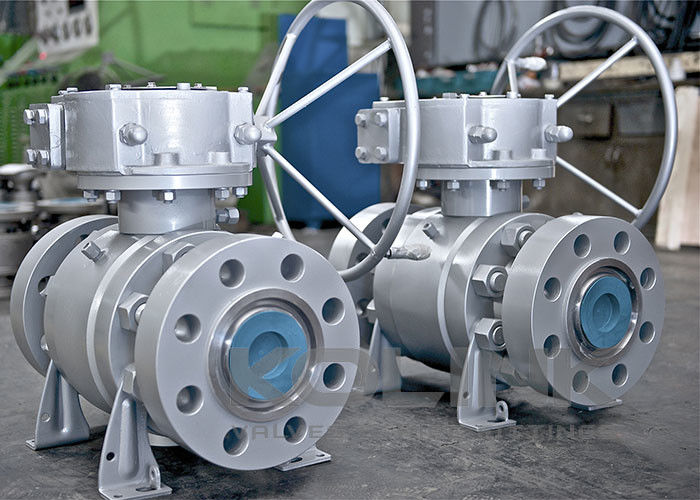

Hình ảnh lớn : API 6D Trunnion gắn van quả bóng 2-36 inch WCB CF8 Gear hoạt động

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	KOLINK
Chứng nhận:	PED 2014/68/EU,API 6D and ISO9001

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 miếng
Giá bán:	negotiable
chi tiết đóng gói:	Vỏ gỗ dán
Thời gian giao hàng:	2- 8 tuần
Điều khoản thanh toán:	T/T, L/C
Khả năng cung cấp:	1000 miếng / tháng

Tiếp xúc

Chi tiết sản phẩm

kích thước:

2" - 36", DN 50 - DN 900

Đánh giá áp suất:

Class150 - Lớp 2500 hoặc PN 16 - PN 420

Chất liệu thân van:

WCB, LCB, CF8, CF3, CF8M, CF3M, 4A, 5A, v.v.

Điều hành bởi:

Thiết bị truyền động đòn bẩy, bánh răng, khí nén, thủy lực và điện

Làm nổi bật:

van bóng bằng kim loại

Van bi cao áp

3PC Trunnion gắn van quả bóng

Van bi trunnion 3-PC API 6D bằng thép đúc WCB A105 CF8 F304 bền

Kích thước 2" - 36" ,DN 50 - DN 900
Áp suất định mức Class150 - Class 2500 hoặc PN 16 - PN 420
Vật liệu thân van WCB, LCB, CF8, CF3, CF8M, CF3M, 4A, 5A, v.v.
Vận hành bằng Tay gạt, Bánh răng, Khí nén, thủy lực và bộ truyền động điện

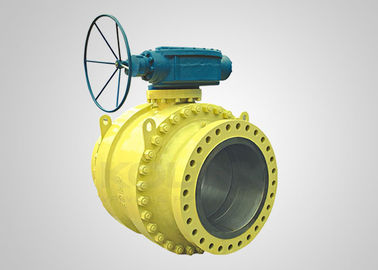

Van bi trunnion 3-PC bằng thép đúc WCB vận hành bằng bánh răng

Van bi trunnion được thiết kế với hai đệm nổi, có thể di chuyển dưới áp suất của môi chất. Dưới đáy của đệm, lò xo tiền tải đệm được đặt để đảm bảo hai đệm nổi gắn chặt vào bề mặt bi. Bi được cố định bằng trunnion trên và dưới, do đó vòng đệm không chịu quá nhiều lực áp suất dòng chảy khi van ở vị trí đóng. Trong quá trình vận hành, áp suất của môi chất đẩy đệm trước vào bi, tạo thành một vòng đệm kín khí.

Mô-men xoắn vận hành nhỏ, biến dạng nhỏ trên đệm, hiệu suất bịt kín đáng tin cậy, tuổi thọ dài là ưu điểm chính của van bi trunnion. Van bi trunnion được sử dụng rộng rãi trong đường ống dẫn xa và đường ống công nghiệp thông thường có thể chịu được nhiều loại dòng chảy ăn mòn hoặc không ăn mòn.

Tính năng của Van bi Trunnion:

Bi Trunnion
Đệm lò xo nổi
Khối kép và xả (DBB)
Thân chia, vào đầu
Thân 2 mảnh hoặc 3 mảnh
Cổng đầy đủ cho hoạt động Pigging
An toàn cháy theo API 607
Thiết bị chống tĩnh điện
Thân chống thổi
Vận hành bằng bánh răng hoặc Bộ truyền động có sẵn
Tùy chọn gắn trực tiếp vào ISO 5211
Thiết bị khóa tùy chọn
Mở rộng thân tùy chọn

Tiêu chuẩn áp dụng của Van bi Trunnion:

Thiết kế & Sản xuất: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
An toàn cháy: API 607, API 6FA
Mặt đối mặt: API B16.10, API 6D, EN 558, DIN 3202
Kết nối đầu: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
Kiểm tra và Kiểm định: API 6D, EN 12266, API 598
