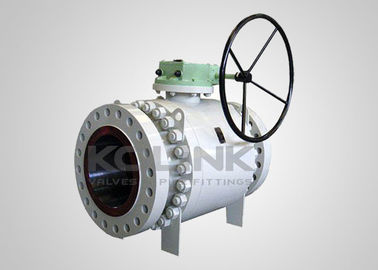

Full Port Trunnion Ball Valve Fire API API 607 DN 50-900

Van bi cầu trunnion toàn bộ cổng bằng thép rèn, vận hành bằng bánh răng

Đối với van toàn bộ cổng, đường kính lỗ trong quả cầu có cùng đường kính trong với đường ống, trong khi van giảm cổng có đường kính lỗ nhỏ hơn đường kính trong của đường ống.

Thiết kế toàn bộ cổng đảm bảo khả năng cản trở dòng chảy, giảm áp suất và xâm thực tối thiểu. Van bi cầu toàn bộ cổng được sử dụng ở những nơi có giá trị cản trở dòng chảy thấp, chẳng hạn như trên các đường ống hút của bơm, nơi giảm áp suất có thể ảnh hưởng đến hiệu suất của bơm. Chúng cũng được sử dụng trong các dòng chảy có chứa chất lỏng và chất rắn hỗn hợp, nơi các hạn chế dòng chảy có thể gây ra sự phân tách trong vật liệu, gây ra sự tích tụ và do đó làm giảm dòng chảy trong đường ống.

Một lý do khác cho van toàn bộ cổng là để làm sạch. Việc đẩy 'pig' qua hệ thống đường ống là một thông lệ phổ biến trong ngành dầu khí. 'Pig' trông giống như một quả bóng được đẩy qua hệ thống đường ống để làm sạch bên trong đường ống và van. Van toàn bộ cổng là rất quan trọng đối với loại thực hành này vì một pig sẽ bị kẹt trên van giảm cổng.

Mặt khác, van bi cầu giảm cổng được sử dụng ở những nơi giảm áp suất, nhiễu loạn trong dòng chảy và đặc tính vật liệu không phải là mối quan tâm. Chúng cũng có những ưu điểm về kích thước nhỏ hơn và chi phí thấp hơn.

• Trunnion gắn bi để mô-men xoắn vận hành thấp
• Ghế lò xo nổi
• Khóa kép và xả (DBB)
• Thân chia, Lối vào cuối
• Thân 2 mảnh hoặc 3 mảnh
• Toàn bộ cổng cho hoạt động Pigging
• An toàn chống cháy theo API 607
• Thiết bị chống tĩnh điện
• Thân chống thổi
• Thiết bị niêm phong chất bịt kín khẩn cấp
• Xả áp tự động trong khoang giữa của van
• Vận hành bằng bánh răng hoặc Bộ truyền động có sẵn
• Tùy chọn gắn trực tiếp vào ISO 5211
• Thiết bị khóa tùy chọn
• Mở rộng thân tùy chọn

• Thiết kế & Sản xuất: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• An toàn chống cháy: API 607, API 6FA
• Mặt đối mặt: API B16.10, API 6D, EN 558, DIN 3202
• Kết nối đầu cuối: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Kiểm tra và Kiểm tra: API 6D, EN 12266, API 598
